Bộ nguồn AC/DC:

1. Thùng đựng thiết bị

Làm bằng tôn dày 1,2mm có 01 cánh cửa phía trước có khóa
Kích thước: 500x500x700 (sâu x rộng x cao)
Thùng đựng cách sàn 100mm
Tay cầm dạng dập âm vào vỏ thùng 2 bên

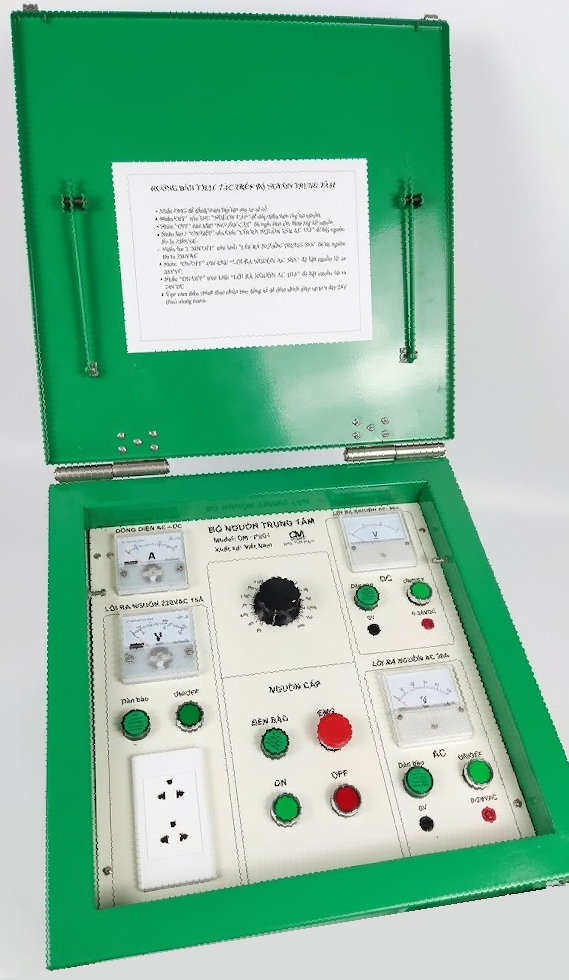

Thùng đựng có nắp đậy kích thước 500x500x10mm ( Dài x Rộng x Cao )
Mặt panel làm âm xuống
Nắp đậy có thể bật ra nằm song song với thành của thùng đựng
Làm 1 thanh chống để có thể chống nắp thẳng đứng.
Mặt panel khắc CNC, làm bằng tấm compact
Sơ đồ mạch điện dán phía trong cửa tủ
Hướng dẫn sử dụng dán phía trong nắp đậy

2. Bộ Nguồn:

Điện áp nguồn được điều chỉnh bằng núm vặn tuyến tính liên tục
Ngõ vào ra có domino ghi rõ tên nguồn vào 220V, nguồn ra 220V, nguồn ra 24V
Dây điện loại 1.5 cho điện áp 220V
Dây điện loại 2.5 cho điện áp 24V
Dưới đáy hộp có khoét 3 lỗ Ø15 để luồn dây điện đấu nối vào các cầu đấu domino ở trong hộp
– Lối vào nguồn 1 pha an toàn

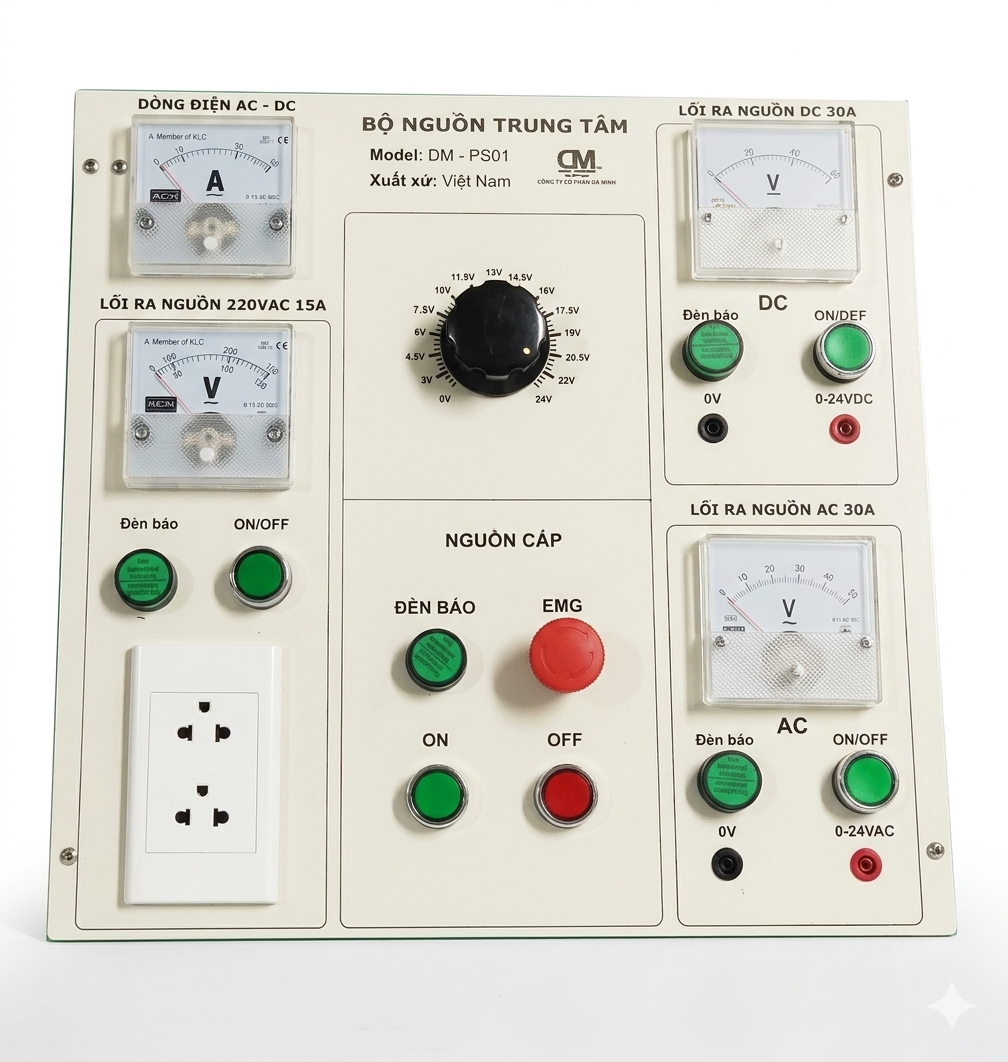

Mặt Panel:
01 Đồng hồ đo dòng điện chỉ thị kim
01 Đèn báo phi 22
01 nút nhấn ON
01 nút nhấn OFF
01 nút nhấn khẩn
Trong thùng:
01 CB chống giật 1 pha (từ 20A)
01 contactor cấp nguồn (từ 20A)
01 biến thế cách ly điều chỉnh liên tục được từ 0-24 Vac, nguồn cấp 220 Vac
– Lối ra nguồn 1 pha
Mặt Panel:
01 Đồng hồ đo điện áp xoay chiều chỉ thị kim
01 nút nhấn tự giữ On/ Off
01 Đèn báo nguồn
01 ổ điện 2 vị trí cho phích cắm 3 chấu
Trong thùng:
01 contactor cấp nguồn (từ 18A)
01 CB 1 pha (từ 16A)
– Lối ra nguồn DC công suất 30 A.
Mặt Panel:
01 Đồng hồ đo điện áp một chiều chỉ thị kim
01 nút nhấn ON/ OFF liên động với AC
01 Đèn báo
01 Lối ra nguồn DC 0-24VDC dạng chốt cắm thí nghiệm chống giật
Trong thùng:
01 bộ chỉnh lưu cầu
01 contactor (từ 32A)
01 CB (từ 32A) phía sau contactor , dùng chung với ngõ ra AC 24V
– Lối ra nguồn AC công suất 30 A.
Mặt Panel:
01 Đồng hồ đo điện áp xoay chiều chỉ thị kim
01 nút nhấn ON/ OFF liên động với DC
01 Đèn báo
01 Lối ra nguồn AC 0-24VAC dạng chốt cắm thí nghiệm chống giật
Trong thùng:
01 contactor (từ 32A)
Dùng chung CB với ngõ ra DC 24V”
